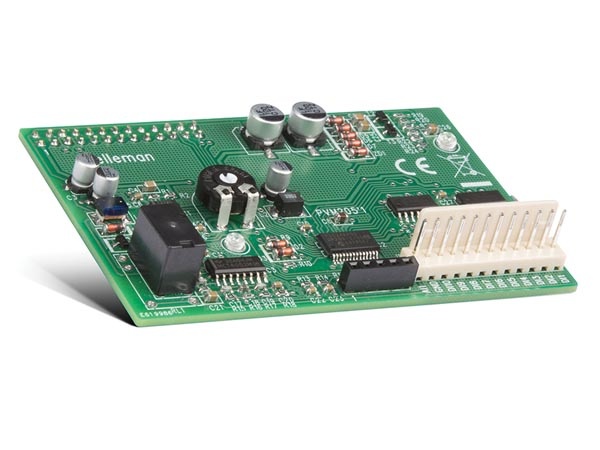

Oscilloscope et Logic Analyzer Shield pour Raspberry Pi

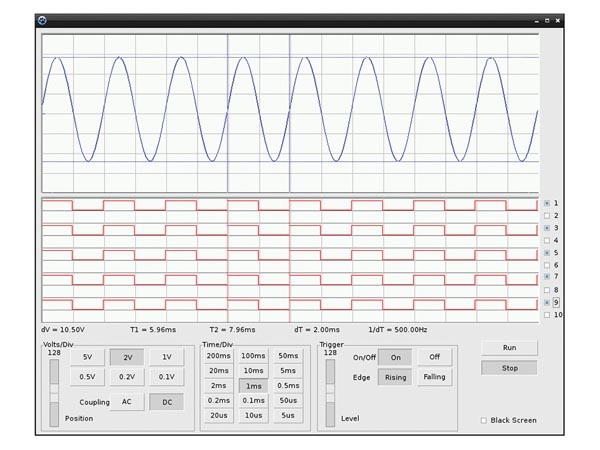

Vous avez un Raspberry Pi ? Ajoutez cette carte et vous aurez votre propre oscilloscope numérique à mémoire ! Toutes les caractéristiques d'un oscilloscope standard sont disponibles, ainsi que le code source pour vous permettre de développer votre propre application. En plus, vous aurez un analyseur logique à 10 canaux, l'instrument parfait pour le monitorage de signaux numériques. Spécifications oscilloscope: fréquence d'échantillonnage max.: 1MS/s bande passante de l'amplificateur d'entrée: 200kHz (-3dB) mesures jusqu'à: 100kHz impédance d'entrée: 100kohm // 20pF tension d'entrée max.: 30Vp (CA + CC) couplage d'entrée: CA+CC résolution AD: 8 bits durée d'enregistrement: 800 échantillons modes de fonctionnement: Run, Single niveau de déclenchement réglable: en 254 étapes plage de la base de temps: en 15 étapes, de 5µs/division à 200ms/division plage de la sensibilité d'entrée: en 6 étapes, de 100mV/division à 5 V/division sensibilité d'entrée: résolution de l'afficheur de 3mV marqueurs pour le temps et la tension affichage de fréquence (via des marqueurs) analyseur logique: nombre de canaux: 10 durée d'enregistrement: 10x800 échantillons fréquence d'échantillonnage max.: 1MS/s tension d'entrée max.: 5VCC
