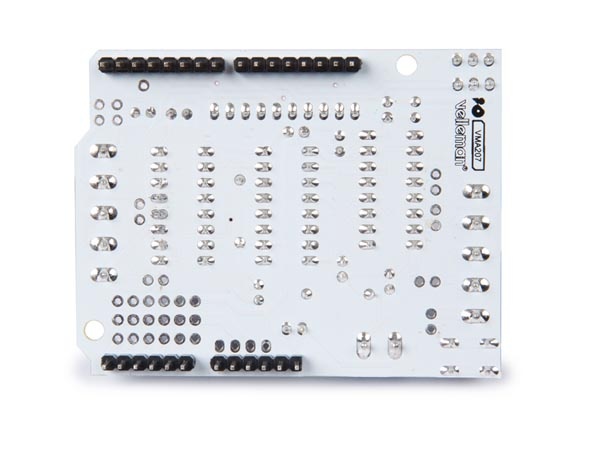

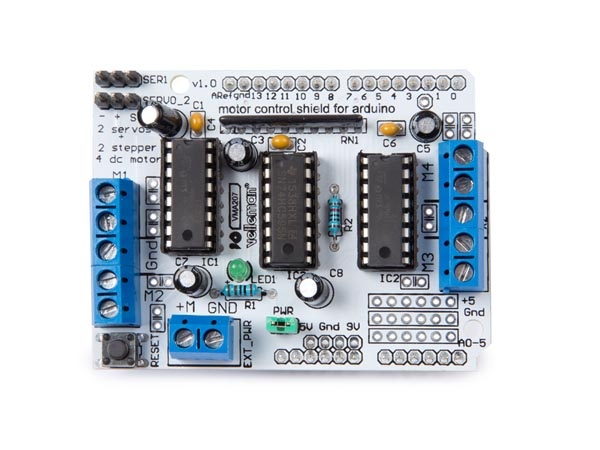

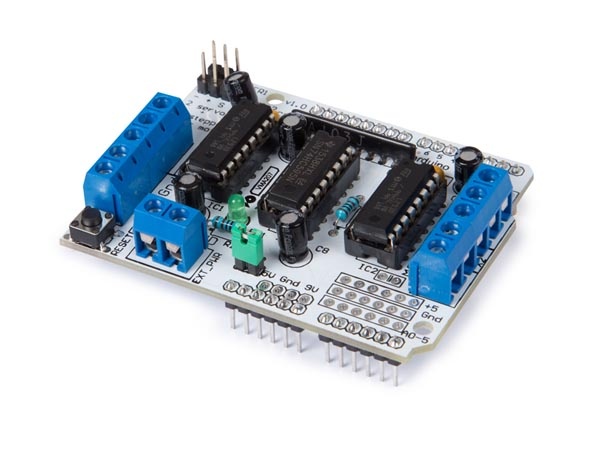

SHIELD CONTÔLEUR DE MOTEURS L293D POUR ARDUINO®

Le shield inclut deux drivers L293D et un registre à décalage 74HC595. Celui-ci étend 3 broches de l'Arduino jusqu'à 8 broches pour contrôler le sens de rotation des drivers. Les sorties 'output enable' du L293D sont directement connectées aux sorties PWM de l'Arduino (modulation de largeur d'impulsions). Caractéristiques 2 puces L293D 4 ponts en H 0.6 A par pont (1.2 A en courant de crête) protection thermique diodes de roue libre intégrées max. 4 moteurs CC bidirectionnels max. 2 moteurs pas-à-pas des résistances 'pull down' désactivent les moteurs pendant la mise sous tension 2 interfaces d'alimentation pour séparer la partie logique de la partie moteurs borniers à vis pour moteurs et alimentation convient aux moteurs de 4.5 VCC - 16 VCC 2 connexions pour servomoteurs de modélisme de 5 V
